Kotak Combiner dengan Serap: Apa yang Mereka Lakukan, Cara Mengukur Mereka, dan Yang Mana Yang Untuk Pilih

Tanaman PV moden - dari C & I Rooftops ke Utiliti - skala Ground Mounts - hidup atau mati di belakang butiran kecil, unglamorous. AKotak Combineradalah salah satu butiran tersebut. Ia menarik pelbagai rentetan, rumahperlindungan overcurrent(String fius), dan menyediakan perlindungan dan perlindungan lonjakan supaya array anda tetap selamat dan boleh digunakan. Dapatkannya dengan betul dan anda mendapat uptime, koordinasi terpilih, dan pematuhan NEC. Dapatkan salah dan anda berisiko melakukan perjalanan gangguan, penuaan yang dipercepatkan, atau dalam kes yang paling teruk, api.

Pada yang paling mudah, kotak gabungan adalah kandang elektrik yang menyatukan pelbagai rentetan PV ke dalam satu output DC yang memberi makan penyongsang. Titik bukan sekadar pengurangan wayar - Ini mengenai tingkah laku kesalahan, pemeliharaan, dan penglihatan data yang terkawal apabila pemantauan disepadukan. Tinggi - Combiners kualiti sering tiba sebagai "semua- dalam - satu" subsistem dengan pemegang fius, suis DC, SPD, dan kadang -kadang rentetan - Telemetri semasa/suhu.

Tetapi ada cerita yang kedua, kurang jelas:fius. Dalam tatasusunan selari, kesalahan pada satu rentetan boleh diberi makan oleh rentetan yang sihat ("backfeed"), mewujudkan ampacity konduktor dan penilaian modul yang lebih baik di atas. String - Tahap fius mengehadkan tenaga itu, jelaskan rentetan yang salah, dan simpan selebihnya array dalam talian - jika anda bersaiz, dinilai, dan memasangnya dengan betul. Nota kejuruteraan yang berwibawa dan kertas aplikasi menggariskan apabila fusing diperlukan (selalunya lebih besar daripada atau sama dengan 3 rentetan selari), peraturan saiz biasa (misalnya,1.56 × ISCdi bawah NEC), dan bagaimana "penarafan fius siri" pada modul nameplate menutup nilai fius yang dibenarkan untuk digunakan.

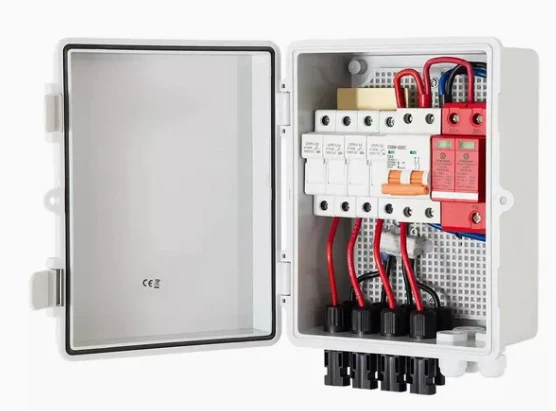

1) Apa sebenarnya kotak gabungan - dan mengapa meletakkan fius di dalamnya?

A Kotak Combineragregat pelbagai rentetan PV dan laluan output gabungan ke penyongsang. Dalam amalan yang bermaksud:

String OCPD (fius)untuk melindungi konduktor dan modul daripada arus terbalik/backfeed.

Pengasingan DCmelalui suis supaya juruteknik dapat dengan selamat melayani peralatan hiliran.

Perlindungan lonjakan(SPD) bersaiz untuk kelas dan persekitaran voltan DC sistem.

PemantauanUntuk mengukur per - arus rentetan, suhu, atau bahkan rintangan penebat dalam unit lanjutan.

Fius adalah pusat kerana mereka menyelesaikan masalah array selari tertentu -: Jika satu kesalahan rentetan, rentetan yang sihat boleh menolak kesilapan semasa ke dalamnya. Tanpa OCPD setiap rentetan, arus tersebut boleh melebihi modul "penarafan fius siri," ampacity konduktor, dan had lugs/terminal. GPV bersaiz betul bersatu membersihkan rentetan yang salah, sementara selebihnya terus menghasilkan. Itu selektif, perlindungan yang boleh diramal - bukan hanya "sesuatu yang mungkin perjalanan."

Rentetan: siri - modul yang disambungkan; Rentetan ISC adalah kira -kira modul ISC.

Array: pelbagai rentetan selari; Array ISC adalah ~ N × String ISC.

Combiner: kandang yang mengumpulkan rentetan dan mengandungi OCPD, suis, SPD, dan pemantauan.

2) Kod & Piawaian yang Memacu Penggabungan Combiner (NEC + GPV)

Di Amerika Utara, pereka biasanya mengikutiNEC Artikel 690dan data pengilang. Dua peraturan praktikal menguasai hari - ke - saiz hari:

Saiz peranti & konduktor overcurrent pada 156% ISC
Faktor semasa berterusan NEC (1.25) didarabkan dengan faktor pelarasan yang lain (sering 1.25) membawa kepada yang biasa1.56 × ISCPeraturan ibu jari untuk OCPD dan konduktor mengenai litar sumber PV. Anda akan melihat nombor yang sama dalam banyak nota aplikasi vendor dan panduan pemasang.

Modul "Penilaian Siri Fuse" Caps Saiz Fius Anda
Setiap modul mempunyai penilaian fius siri maksimum. Itulah penarafan ampere fius tertinggi yang anda dibenarkan untuk meletakkan siri dengan modul/rentetan. Ia memastikan konduktor modul dan sambungan dalaman tidak akan terlalu ditekan semasa kesalahan. Anda mesti mengukur fius rentetan dengan cara yang menghormati kedua -dua1.56 × ISC minimumuntuk operasi berterusan danSiri Modul Siri Maksimum. Anda tidak boleh melebihi had peranti yang lebih rendah atau penarafan papan nama.

Di peringkat antarabangsa, sekering GPV ditakrifkan olehIEC 60269-6. Vendor sering menerbitkan masa - gerbang semasa seperti "non - mencairkan semasa ≈ 1.13 × dalam" dan "cair semasa ≈ 1.35 × dalam," ditambah dengan panduan derat ambien untuk kandang panas (ia biasa untuk melihat 45-65 darjah di dalam kotak PV pada hari -hari yang lebih tinggi). UPSSHOT: Sahkan kedua -duaPenarafan Amperedansuhu deratingJadi fius tidak akan mengganggu - pukulan pada arus operasi dan suhu yang diharapkan.

Kes kelebihan - "Combiner - Percuma" Reka bentuk
Beberapa platform penyongsang melipat OCPD, menukar, dan memantau ke dalam penyongsang, yang membolehkanCombiner - percumaSenibina untuk susun atur tertentu. Mereka boleh mengecilkan kos BOS, tetapi mereka tidak menghilangkan sekering secara universal di semua keadaan; Sentiasa sahkan manual penarafan dan pemasangan DC penyongsang sebelum menganggap fius tidak perlu.

3) Teknologi sekering dalam gabungan

Walaupun kandang berbeza -beza, perkakasan fius cukup diseragamkan:

Silinder Silinder GPV (10 × 38 mm)- di mana -mana untuk rentetan 600/1000/1500 VDC. Tersedia dengan pilihanpenunjukPetua atau microswitches yang menandakan fius terbuka untuk mempercepatkan penyelesaian masalah.

Nh - gaya pv fius- biasa pada pengumpan semasa yang lebih tinggi di pusat - tumbuhan inverter.

Dalam - baris (abah) fius- dibentuk ke dalam tali pinggang rentetan di atas rak untuk mengurangkan bilangan kotak gabungan medan; Tradeoff adalah pemeliharaan dan pengedap alam sekitar.

Pemegang/blok fius- sentuh - selamat, din - rel atau panel - mount, dinilai untuk kelas voltan PV dan kapasiti pecah. media.distributordataSolutions.com

Spesifikasi yang paling penting selain penilaian ampere adalahkelas voltan- Reka bentuk PV biasa Gunakan 1000 VDC atau 1500 VDC - danmengganggu penarafanCukup untuk array terburuk - kesilapan kes semasa dan impedans rangkaian di lokasi fius. Sahkan kedua -dua lembaran data, bukan hanya risalah web.

4) Bagaimana Saiz String Saiz Saiz Langkah - oleh - Langkah

Ukuran adalah mudah apabila anda menyimpan tiga pengawal dalam fikiran:semasa operasi minimum, Had Siri Siri Modul, danVoltan DC/Penilaian Mengganggu Betul.

Langkah 1 - mengumpulkan input yang penting

Anda perlukan:

Modul ISC (di STC)danVOC(Semak suhu tapak yang paling sejuk kerana VOC meningkat apabila suhu jatuh).

Bilangan rentetan selaripada setiap input gabungan.

Penilaian Siri Siri Moduldari lembaran data.

Suhu ambien(Di dalam kotak, bukan hanya ambien luar).

Kelas voltan sistem DC(600, 1000, 1500 VDC).

Langkah 2 - Tentukan sama ada rentetan rentetan diperlukan

Dalam tatasusunan dengantiga atau lebih rentetan selari, penyebaran biasanya diperlukan kerana kesalahan pada satu rentetan boleh kembali - yang diberi makan oleh yang lain di arus melebihi modul dan had konduktor. Kurang daripada tiga rentetan boleh menjadi kelebihan - wilayah kes, tetapi tidak bergantung pada peraturan ibu jari sahaja; Semak penilaian fius siri modul dan gabungan terburuk - matematik semasa kes. Apabila ragu -ragu, reka bentuk dengan fius - ia biasanya merupakan kos tambahan kecil berbanding profil risiko.

Langkah 3 - Kirakan arus ke saiz terhadap

Mulakan denganString ISC × 1.56untuk meliputi tugas berterusan dan irama. Kemudian bandingkan sasaran ampere yang dihasilkan terhadap modulPenilaian fius siri maksimum. Jika nilai 1.56 × ISC melebihi penarafan fius siri, anda mesti menghormati had modul dan pilih fius standard terdekattidak melebihipenilaian itu. Sebaliknya, jika 1.56 × ISC berada di bawah saiz fius praktikal, anda boleh melangkah ke rating amp standard terdekat - masih memastikan fius tidak akan mengganggu - dibuka di bawah arus operasi dan suhu sebenar.

Langkah 4 - Pilih kelas voltan yang betul & penarafan mengganggu

Pilih1000 VDCatau1500 VDCfius untuk memadankan array, dengan mencukupiIr (mengganggu penilaian)Untuk kesilapan kes terburuk - di lokasi tersebut. Ingat bahawa susunan PV boleh membentangkan voltan DC yang tinggi dengan arus kesalahan yang agak sederhana; Semak arus fuse - mengehadkan tingkah laku dan masa - lengkung semasa supaya anda tidak meninggalkan konduktor, lugs, atau busbars di bawah - dilindungi semasa perlahan - membangunkan kesalahan.

Langkah 5 - Akaun untuk suhu, kehilangan kuasa, dan pemegang

Di dalam kandang PV yang dimeteraikan, ambien boleh berjalan20-30 darjah lebih panasdaripada udara luar pada waktu petang yang jelas. Rintangan fius - dan oleh itu kehilangan watt - naik dengan suhu. Semak kuasa Datasheet - nombor pelesapan dan had terma pemegang. Di tapak panas, langkah kecil dalam saiz kotak, strategi pengudaraan, atau jarak komponen boleh membayar dividen dalam kebolehpercayaan. Sekiranya masa uptime penting, pilihPetunjuk penunjuk atau microswitch - Pemegang yang dilengkapidan alat ganti stok di tapak - supaya krew boleh bertukar dalam beberapa minit, bukan hari.

5) Senibina & bom: Apa yang masuk ke dalam kotak gabungan "baik"

Gabungan praktikal adalah lebih daripada satu tin dengan klip fius. Rang Undang -Undang Bahan (BOM) biasanya termasuk:

Pemegang String Fuse + Segar GPVBagi setiap rentetan masuk (hanya positif atau kedua -dua tiang setiap reka bentuk/AHJ).

DC Putuskan sambungan suisbersaiz untuk kelas arus dan kelas voltan gabungan, serasi dengan prosedur lockout/tagout.

DC SPD(Jenis 2 dalam kebanyakan aplikasi kombiner PV) dengan kartrij yang boleh diganti, dipadankan dengan voltan sistem dan profil lonjakan tapak.

Bas bar atau perhimpunan bas berlapisbersaiz untuk kenaikan semasa dan suhu.

Pemantauan rentetanpapan/shunt untuk semasa dan suhu (pilihan tetapi berharga untuk O & M).

Label & pelekat keselamatanper nec/ahj, uv - Resistant.

Untuk memastikan suhu kandang terkawal, pastikan jarak komponen, radii dawai, dan orientasi kelenjar kabel menyokong aliran udara dan penyelenggaraan. Dalam garam - kabut atau persekitaran pantai, perkakasan tahan karat danNEMA 4X / IP65Penilaian dengan gasket yang sesuai meningkatkan umur panjang. (Periksa data data vendor untuk kelayakan alam sekitar sebelum menganggap luaran - siap sama garam - siap.)

Jadual A - PV Combiner Box Bom (Contoh)

6) Berjalan saiz kerja (dari ISC ke sekering ke kawat)

Mari kita menukar set nombor sebenar - ke dalam pilihan fius yang menghormati had NEC dan modul.

Input (STC)

Modul ISC =11.0 A

ModulPenilaian Siri Fuse = 20 A(dari lembaran data modul)

Rentetan selari dengan input combiner =8

Voltan sistem =1000 VDC

Ambient luar=35 ijazah; Anggaran kotak ambien dalaman pada petang panas =55-65 darjah

Langkah 1 - String Fuse Ampere Target

1.56 × ISC=1.56 × 11.0 a =17.16 A

Saiz fius pv standard terdekat di atas/di atas ini adalah20 A.

Semak Penilaian Siri Siri Modul (20 A). Calon sama dengan maksimum, jadi20 Aboleh diterima tetapi tidak meninggalkan ruang kepala. Sahkan suhu derating dan pertimbangkan susun atur haba untuk mengelakkan pukulan gangguan.

Langkah 2 - Output Output Overcurrent Device

Array ISC ≈ 8 × 11.0 A =88 A

1.56 × array ISC ≈137 A

Pilih DC - OCPD yang diberi nilai dan putuskan suis lebih besar daripada atau sama dengan 150 A pada 1000 VDC, memastikan penarafan mengganggu yang betul. (Bahagian yang tepat bergantung pada geometri kandang dan hasil kajian kesalahan.)

Langkah 3 - kelas voltan & ir

Pilih1000 VDC GPV Fiusdengan penarafan mengganggu melebihi duti kesalahan terburuk tapak -. Mengesahkan dengan lembaran data.

Langkah 4 - Suhu & kehilangan kuasa

Dengan ambien dalaman ~ 55-65 darjah, sahkan kelas suhu pemegang dan kehilangan watt fius. Pemegang ruang untuk menggalakkan penyejukan perolakan dan spec a light - berwarna, matahari - kandang tahan ke suhu dalaman yang lebih rendah

Jadual B - Ringkasan Ukuran (Contoh)

Penting: Jadual di atas adalahilustrasi. Sentiasa gantikan dengan tapak - data khusus, nilai nama nama modul, dan ujian kandang sebenar, dan salib - Periksa manual penyongsang dan tafsiran AHJ.

7) Pertimbangan Alam Sekitar & Lampiran (NEMA/IP, UV, Kakisan, Ketinggian)

PV Combiners tinggal di luar rumah. Kotak "lulus" dalam iklim pedalaman yang sejuk boleh menjadi sakit kepala di padang pelacak tepi pantai. Untuk menentukan kandang tahan lama:

Ingress & kakisan: SasaranNEMA 3R/4XatauIp 65+bergantung kepada pendedahan. Di udara pantai atau perindustrian, lebih suka316 Stainlessatau aluminium yang dilapisi dengan betul dengan pengikat tahan karat.

Ketinggian: Ketumpatan udara rendah mengurangkan penyejukan perolakan; Derate current - membawa bahagian dengan sewajarnya.

Pengurusan Kabel: Gunakan uv - kelenjar tahan dan kelegaan ketegangan; Penyertaan sudut untuk menumpahkan air.

Reka bentuk terma: Warna luaran cahaya, cahaya matahari, dan susun atur dalaman (jarak fius menegak) memotong suhu dalaman dengan pelbagai darjah.

Penyelenggaraan: Pintu berengsel dengan penginapan, pelabelan yang murah hati, dan pemegang kunci (LOTO) mengurangkan MTTR semasa perkhidmatan.

8) Pengekalkan: Petunjuk, alat ganti, dan pemantauan

Gabungan harus menjimatkan masa anda apabila ada yang tidak kena. Beberapa pilihan kos rendah - di depan membuat perbezaan antara pembaikan petang dan misteri hari -:

Petunjuk fius / microswitchesDalam pemegang bendera rentetan yang tepat dengan fius terbuka - tiada safari meter pengapit diperlukan. Simpanalat gantidalam kantung yang kering di dalam kabinet.

Pemantauan semasa rentetanTempat yang kurang baik rentetan sebelum mereka gagal. Dengan saluran suhu, anda boleh menghubungkan haba dan arus untuk mencari penamatan longgar awal.

Pelabelan: Setiap nombor rentetan harus muncul pada tag abah -abah, terminal, pemegang fius, dan peta scada - kekaburan mahal di lapangan.

9) Fius vs pemutus di dalam gabungan: Cara membuat keputusan

Fiussememangnyasemasa - mengehadkan, padat, dan kos - berkesan untuk tinggi - voltan dc fault Clearing pada paras rentetan. Mereka mudah dan boleh diramal jika bersaiz dan disejukkan dengan betul.Pemutus DCboleh sesuai dengan lebih tinggi - pengumpan output semasa atau di mana reclose manual berguna, tetapi mestilahsecara eksplisit DC - dinilaiUntuk voltan sistem dan jenis kesalahan (tingkah laku arka siri berbeza dari AC). Banyak garis kombiner OEM mencampurkan kedua -dua: fius untuk rentetan, suis DC/pemutus untuk utama. Sentiasa mengesahkan keupayaan kepupusan arka DC dalam lembaran data pemutus; Jangan sekali -kali menganggap penarafan AC "meliputi" DC.

10) ketika dalam - line (abah) fius masuk akal - dan ketika mereka tidak

Tatasusunan utiliti besar kadang -kadanggerakkan sekering ke atas abah -abahBerhampiran rentetan modul, mengecilkan bilangan gabungan medan atau bahkan menghapuskan beberapa kotak. Kelebihan termasuk BOS yang dikurangkan dan homerun yang lebih pendek. Kekurangan termasukpemeliharaan(Mendapatkan teknologi ke abah -abah atas bumbung di musim sejuk tidak remeh), pengedap alam sekitar, dan dokumentasi hanyut jika abah -abah ditukar. Untuk armada dengan O & M yang ketat dan digital sebagai - kawalan yang dibina, dalam - line fusing boleh menarik; Untuk laman web yang lebih kecil dengan krew tanpa lemak, berpegang dengan penggabungan tradisional untuk kelajuan perkhidmatan. (Semak penilaian fius abah khusus vendor anda, meterai alam sekitar, dan bagaimana petunjuk terdedah.)

11) Menggabungkannya: Senarai Semak Reka Bentuk Anda Boleh Menggunakan Semula

Kumpulkan data: Modul ISC/VOC, penarafan fius siri, bilangan rentetan selari, kelas voltan sistem, andaian ambien.

Tentukan sama ada Fusing diperlukan: biasanyaYalebih besar daripada atau sama dengan 3 rentetan selari; Mengesahkan dengan matematik backfeed.

Saiz setiap fius rentetan: Matlamat untukLebih besar daripada atau sama dengan 1.56 × ISCtetapiKurang daripada atau sama dengan penilaian fius siri modul; Pilih fius pv standard terdekat.

Pilih Voltan & IR: perlawanan1000/1500 VDCdan memastikan penarafan mengganggu meliputi kesalahan tapak.

Pemeriksaan Realiti Thermal: Sahkan kehilangan dan kehilangan kuasa pada suhu dalaman kotak.

Lampiran & Alam Sekitar: Tentukan NEMA/IP, rintangan kakisan, kelenjar kabel, pelabelan, dan LOTO.

Pemeliharaan: Penunjuk fius, alat ganti, dan pemantauan rentetan.

Dokumentasi: Simpan halaman TCC/derating, senarai alat ganti, dan rajah baris - di poket pintu.

12) Missteps dan bagaimana untuk mengelakkan

Kesalahan #1: Dengan mengandaikan "pemutus - sahaja" baik pada tahap rentetan
Malah DC - pemutus yang diberi nilai boleh berjuang untuk membersihkan rejim kesalahan PV tertentu, dan mereka biasanya lebih besar dan lebih mahal bagi setiap rentetan. Fius memberikan deterministik semasa - mengehadkan tingkah laku dan mudah untuk menyelaras. Gunakan pemutus untuk utama/output jika sesuai; Gunakan fius untuk rentetan.

Kesalahan #2: Mengabaikan penilaian fius siri modul
Pereka kadang -kadang saiz ke 1.56 × ISC, kemudian lupa had modul. Itu ke belakang:kedua -duanyamesti berpuas hati secara serentak. Jika 1.56 × ISC mendorong anda melebihi penarafan fius siri, anda mesti menghormati had yang lebih rendah dan mengurangkan dengan mengurangkan arus rentetan (jarang), memilih modul yang berbeza, atau meninjau semula strategi tali.

Kesalahan #3: Tidak Memeriksa Suhu Mengurangkan
Kombiner di atas bumbung gelap pada tengah hari adalah ketuhar kecil. Jika anda tidak mengambil kira ambien dalaman, anda mungkin melihat pembukaan gangguan semasa puncak musim panas. Pilih pemegang berkualiti, tinggalkan bilik pernafasan, dan pertimbangkan perisai haba atau ciri pengudaraan di mana dibenarkan.

Kesalahan #4: Menghadapi Negatif - Keperluan Fusing Pole
Sesetengah reka bentuk hanya fius kaki positif; Lain -lain sekerap kedua -duanyapositif dan negatifsetiap bimbingan pengeluar dan tafsiran AHJ. Jangan meneka - Ikut manual penyongsang dan gabungan dan pendirian bidang kuasa anda.

13) Panduan Pembeli: Bahasa Spec yang menghalang kejutan

Apabila anda menghantar RFQ ke EPC atau OEM, tambahkan spesifik supaya vendor tidak dapat memotong sudut:

"Kotak Combiner hendaklahNEMA 4X / IP65minimum, uv - stabil, dengan perkakasan tahan karat dan pintu gasketed; Termasuk longkang/bolong jika diperlukan oleh model kelembapan tapak. "

"MenyediakanGPV 10 × 38fius per rentetan,1000/1500 VDCSeperti yang berkenaan, dengan penarafan mengganggu lebih besar daripada atau sama dengan tugas kesalahan yang dikira di lokasi gabungan. Fius hendaklahPetunjuk Visualatau pemegang dengan isyarat microswitch berwayar ke papan pemantauan. "

"TermasukJenis 2 DC SPDdengan kartrij diganti dan MCOV serasi dengan voltan maksimum array; Ground per arahan pengilang. "

"Main DCPutuskan sambunganMesti DC - dinilai pada voltan sistem dan arus arus dengan pemegang terkunci; Dokumen arka - kaedah penindasan dan kenaikan suhu pada beban penuh. "

"MengintegrasikanPemantauan semasa rentetan; menerbitkan senarai mata Modbus; Bekalan sebagai - Membina ID Rentetan Pemetaan ke nombor terminal, kedudukan fius, dan tag abah -abah. "

14) Pentauliahan Bidang & O & M: Buku Play 60 minit

Pas visual: Buka pintu; Sahkan label, tanda tork, kelulusan, ketegangan kelenjar, dan pengering itu tidak tepu.

Kesinambungan & Polariti: Sebelum pendaratan rentetan, lakukan ujian rintangan penebat dan sahkan polariti pada setiap pasangan.

NO - Pemeriksaan beban: Sahkan penunjuk SPD, operasi suis, dan pemantauan itu datang dalam talian dengan bacaan asas yang waras.

Di bawah Irradiance: Ramp satu rentetan pada satu masa; Tonton nilai pemantauan untuk outlier. Sekiranya sekering baru dibuka dengan serta -merta, mengesyaki pembalikan polariti, kabel mencubit, atau mis - konduktor mendarat.

Imbasan terma: Pada hari yang panas dan cerah, lakukan pas kamera IR; Pemegang fius yang hangat boleh menunjuk kepada sambungan marginal atau bahagian yang kurang bernasib baik.

Disiplin alat ganti: Stok sekurang -kurangnya 2-3 fius setiap saizsetiap kombiner; Ganti dan re - pemegang tork dengan sebarang perubahan warna haba.

15) Kajian Kes Pendek: Bumbung C & I Sederhana, 1000 VDC, lapan - Combiner String

Konteks: Pemasangan bumbung 500 kW menggunakan rentetan 1000 VDC dan penyongsang rentetan yang diedarkan. Setiap penyongsang rumah - menjalankan dua lapan - combiners string. Penarafan fius siri modul ialah 20 A; Modul ISC ialah 11.0 A.

String fusing: 1.56 × 11.0 a=17.16 A → Pick20 AGPV 10 × 38 fius (jenis penunjuk), kelas 1000 VDC, mengganggu penarafan setiap datasheet. Hormati 20 penarafan fius siri.

OCPD Utama & putuskan sambungan: Array ISC ≈ 8 × 11 A=88 A → 1.56 × 88 A ≈ 137 A → Pilih lebih besar daripada atau sama dengan 150 A DC Switch/OCPD pada 1000 VDC. Termasuk jenis 2 DC SPD dan papan pemantauan rentetan (8 saluran).

Thermals: Kotak dipasang di matahari penuh; Tentukan kemasan kandang cahaya, jarak pemegang menegak, dan penilaian 4x/IP65 untuk pembersihan. Untuk jangka masa panjang -, sertakan 24 fius ganti (3 setiap kedudukan rentetan di tiga kombiner).

Hasilnya: Operasi Fuse Gedung Zero di musim panas pertama; Dua rentetan yang kurang baik yang ditandai dengan pemantauan telah dikesan kepada isu -isu kelim dan ditetapkan di bawah jaminan tanpa sistem - lebar downtime.

16) Takeaways Key

Fius bukan - pilihanApabila pelbagai rentetan berkongsi bas: mereka menghalang backfeed yang merosakkan dan menyampaikan penjelasan yang terpilih dan boleh diramal.

Saiz tali rentetanmenggunakan1.56 × ISC(NEC) tetapiJangan melebihimodulPenilaian Siri Fuse. Kedua -duanya mesti benar.

Pilih kelas voltan yang betul & ir, kemudian derate untukLampiran PanasJadi anda tidak melawan gangguan dibuka sepanjang musim panas.

Reka bentuk untuk penyelenggaraan: Penunjuk fius, pelabelan yang jelas, alat ganti, dan pemantauan mengurangkan MTTR dan meningkatkan hasil.

17)Perlindungan fius dalam kotak gabungan

Tujuan perlindungan sekering

Fius dalam kotak gabungan berfungsi sebagai peranti perlindungan overcurrent kritikal. Fungsi utama mereka adalah untuk melindungi rentetan modul PV dari aliran semasa terbalik dan litar pintas yang berpotensi yang boleh menyebabkan terlalu panas, bahaya kebakaran, atau kerosakan peralatan. Dengan membuka litar apabila aliran semasa yang berlebihan, fius mengasingkan kesalahan tanpa menjejaskan seluruh sistem.

Manfaat utama fius dalam kotak gabungan termasuk:

Respons cepat terhadap acara overcurrent

Kos rendah dan pemasangan mudah

Perlindungan untuk kedua -dua peralatan pendawaian dan bersambung

Keserasian dengan voltan DC yang digunakan dalam susunan solar

Jenis fius yang digunakan dalam kotak gabungan

Sistem PV biasanya digunakanGPV - fius yang diberi nilaidireka khusus untuk aplikasi fotovoltaik. Segar ini mampu mengganggu arus kesalahan rendah yang boleh berlaku dalam rentetan PV, serta menahan tegangan DC yang tinggi.

Ukuran dan pemilihan sekering

Semasa memilih fius untuk kotak gabungan:

Tentukan arus rentetanBerdasarkan spesifikasi modul PV (faktor keselamatan ISC × 1.25).

Pilih penilaian fiusSekurang -kurangnya 1.35 × ISC tetapi kurang daripada penarafan kabel dan peralatan.

Memastikanpenilaian voltanMemadankan atau melebihi voltan sistem (misalnya, 1500V dc untuk utiliti - skala pv).

Pilih fius denganPenarafan menggangguSesuai untuk arus kesalahan maksimum.

Penyelarasan Fius

Penyelarasan fius yang betul memastikan bahawa seksyen terkecil mungkin sistem PV diasingkan semasa kesalahan, meminimumkan downtime.

Contoh:

String fius dalam kotak gabungan dinilai lebih rendah daripada fius output utama dalam kotak rekombiner atau penyongsang.

Ini menjamin bahawa kesalahan dalam satu rentetan hanya meniup sekeringnya sendiri, bukan fius sistem utama.

18)Ujian dan penyelenggaraan sekering dalam kotak gabungan

Kekerapan pemeriksaan

Pemeriksaan visual: Sekurang -kurangnya suku tahunan, atau selepas peristiwa cuaca yang melampau

Pengimejan terma: Setiap tahun, untuk mengesan titik panas yang disebabkan oleh pemegang fius yang merosot atau sambungan longgar

Pemeriksaan kesinambungan: Setiap tahun atau bila bacaan semasa yang tidak normal dijumpai

Mod kegagalan biasa

Keletihan elemen fius kerana berterusan berhampiran - arus dinilai

Sambungan longgar menyebabkan kegagalan fius terlalu panas dan pramatang

Jenis fius yang salah dipasang (misalnya, fius AC dalam litar DC)

UV Degradasi pemegang fius dalam pemasangan luar

Amalan terbaik untuk kehidupan fius yang panjang

Sentiasa gunakanDC - Fius GPV yang diberi nilaiuntuk aplikasi PV

Kencangkan semua sambungan terminal ke spesifikasi pengeluar

Pastikan fius bersih dan bebas dari habuk atau serpihan

Simpan sekering ganti di persekitaran yang dimeteraikan dan kering

19)Reka bentuk kotak kombiner maju dengan pemantauan fius

Kotak gabungan moden sering disatukanSistem pemantauan fiusyang memberikan makluman masa - sebenar apabila pukulan fius. Ini mengurangkan downtime dengan membolehkan lokasi cepat dan penggantian komponen yang rosak.

Pemantauan fius boleh:

Petunjuk LED tempatanpada setiap pemegang fius

Integrasi SCADA Jauhmelalui Modbus atau Ethernet

Analisis ramalanuntuk mengesan trend semasa yang tidak normal sebelum pukulan sekering

20)Piawaian dan pematuhan untuk kegunaan sekering dalam kotak gabungan

Kotak fius dan gabungan mesti mematuhi piawaian antarabangsa yang relevan untuk memastikan keselamatan dan prestasi:

Pematuhan memastikan bukan sahaja keselamatan sistem PV tetapi juga kelayakan untuk tuntutan insurans dan jaminan tertentu.

21)Kesimpulan

Kotak gabungan dengan perlindungan fius adalah bahagian penting dalam sistem kuasa fotovoltaik, bertindak sebagai barisan pertahanan pertama terhadap kesalahan elektrik. Dengan memahami jenis fius, ukuran, koordinasi, dan amalan terbaik penyelenggaraan, jurutera solar dan pemasang dapat meningkatkan kebolehpercayaan sistem dan panjang umur.

A Well - Kotak Combiner yang direka dengan fius yang dipilih dengan betul:

Mengurangkan downtime

Menghalang kerosakan peralatan yang mahal

Meningkatkan kecekapan sistem PV secara keseluruhan

Dalam industri solar yang berkembang pesat, memberi perhatian kepada butiran kecil - seperti pemilihan fius yang betul - boleh membuat perbezaan besar dalam kejayaan projek jangka panjang -.
